Как сделать третью педаль/педаль сцепления из джойстика

Предисловие

Многие сталкиваются с такой проблемой, что после покупки комплектации руля с двумя педалями, становится неинтересно/нереалистично играть. Особенно в такие симуляторы, как ETS 2, ATS, city car driving и т.д. Покупать дополнительно трехпедальный блок зачастую дороговато. В данном руководстве представлено бюджетное решение данной проблемы.

Конструкция

В качестве основы будущей педали сцепления используется бюджетный/недорогой джойстик USB. В данном случае – это Defender COBRA R4.

Основание конструкции представляет собой платформу. В данном случае – это обычная полка от шкафа 90х50 см. К ней крепятся двухпедальный блок (винтами, согласно конструкции самого педального блока) и джойстик (саморезами, как представлено на фото).

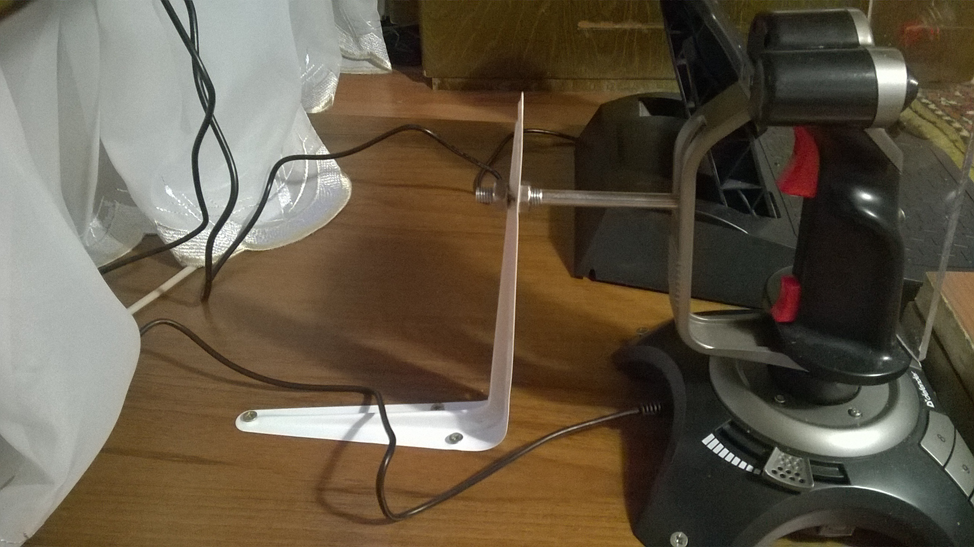

В качестве упора используется обычный мебельный винт М6 с отрезанной шляпкой, котороый, в свою очередь, прикреплен к уголку (см. фото). Механизм работы предполагает, что амплитуда движения джойстика/педали сцепления будет упираться в прикрепленный винт. Сделано это для того, чтобы при нажатии на джойстик ногой до упора, он не выломался.

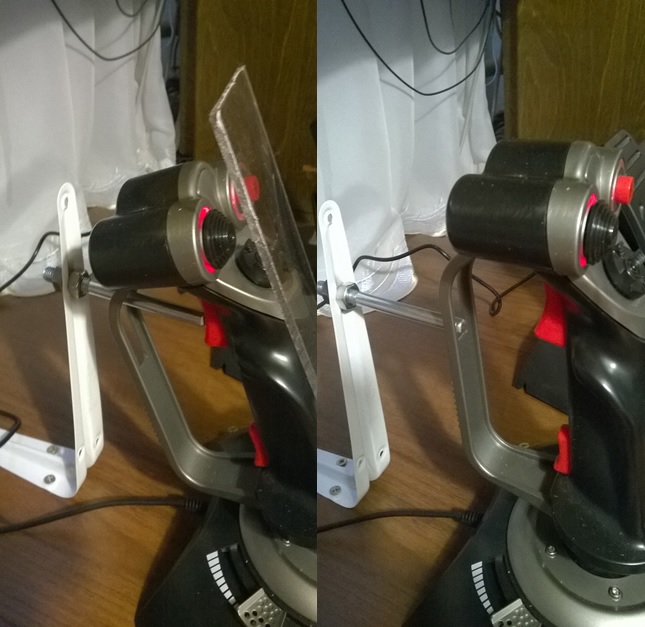

Как видно по фото, винт так же не дает джойстику отклониться в стороны во время нажатия.

Чтобы не задевать ногой кнопки на джойстике, к его рукоятке саморезами прикреплена пластина, имитирующая «реалистичную» педаль.

Перед джойстиком к деревянной платформе прикреплена своего рода ступень под пятку, для более удобного нажатия на педаль.

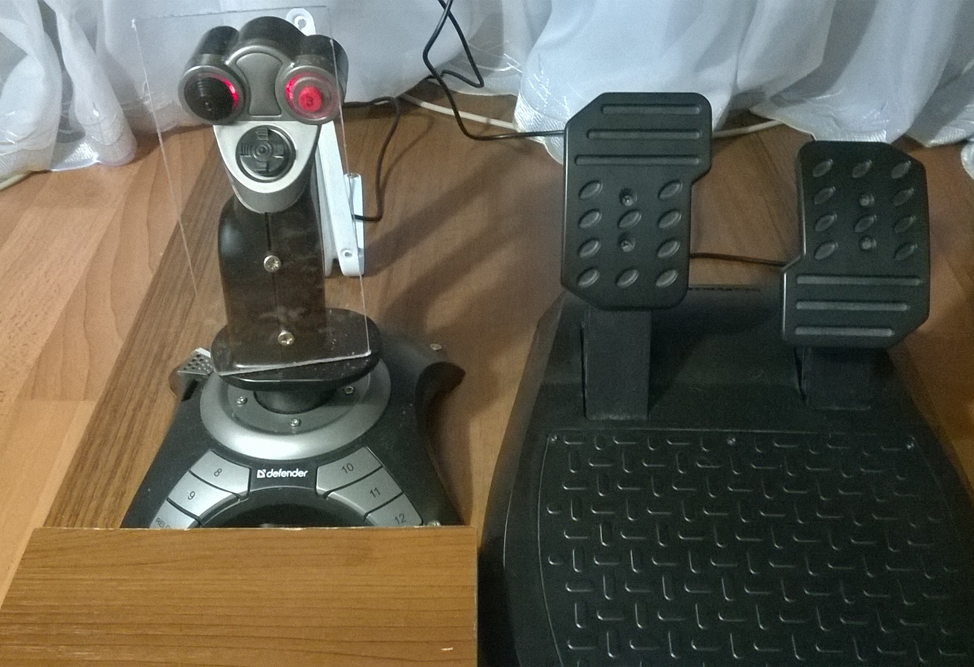

В целом, модернизированный педальный блок выглядит следующим образом:





Что в итоге:

Джойстик = 1100 руб.
Фурнитура = 200 руб.
Итого: 1300 руб. + старая полка от комода.

Достаточно дешево. Особенно если сравнивать с трехпедальным блоком ThrustMaster T3PA, который подходит к применяемому рулю, и, который на данный момент стоит около 10 000 рублей.

P.S.: данное руководство носит исключительно рекомендательный характер, как и сама конструкция. Размеры и материалы могут варьироваться в зависимости от ситуации и предпочтений. Прошерстив множество сайтов касательно данной проблемы, могу сказать, что это один из самых незамороченных и недорогих вариантов создания самодельной аналоговой педали.

Надеюсь, что данная идея кому-нибудь пригодится.
